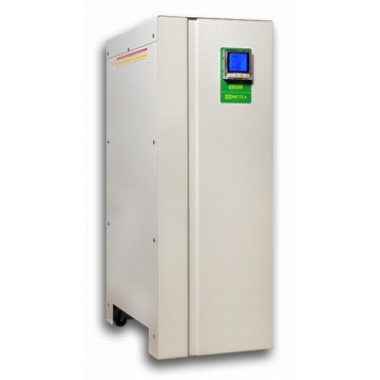

Нова ПоштаТрехфазный стабилизатор напряжения.
КПД: 96%,
входное напряжение -25% / +15%,
выходное напряжение ±0,5%
Функциональные и конструктивные особенности: мс/В 14, Iвх (А) 7.7, Iвых (А) 5.8.
Регулятор напряжения спроектирован таким образом, что обеспечивает высокую точность стабилизации выходного напряжения, высокую скорость реакции.
Токосъемный узел регулятора напряжения – это передовые технологии в данной области. Токосъемная каретка оснащена не щетками, а роликами, что обеспечивает по сравнению со щетками: - долговечность - износостойкость - обеспечивает высокую скорость реакции стабилизатора - точность стабилизации т.к. не боится сколов, расщепления – регулирование происходит при малейшем отклонении сети. - отсутствие искрения Регулирование происходит путем измерения «действующего значения» напряжения.
Плата управления: Полностью цифровое управление с помощью Digital Signal Processor(DSP) – микропроцессорной платы управления, что обеспечивает быстроту, качество, надежность и точность работы. DSP считывает фазное напряжение по выходу, установленные параметры, управляет работой сервопривода, блока вентиляторов (при наличии), обеспечивает защиты от перегрузки и короткого замыкания в самом электродвигателе, управляет работой схемы «Мягкого пуска», корректирующей схемой, от перенапряжения на выходе, в случае отключения внешней сети.
Защитные устройства и сигнализация Модели серии Orion Y оснащены защитой от заниженного/завышенного напряжения по выходу, перегрузки и аварийным звуковым сигналом: минимальное напряжение, максимальное напряжение, перегрев, перегрузка на автотрансформаторе. Автоматические выключатели установлены в регулирующей цепи, чтобы обеспечить защиту от перегрузки.
При перегрузке автомат защиты отключает регулятор напряжения (автотрансформатор). В результате, к потребителю продолжает поступать напряжение (не стабилизированное) без прерывания. Плата управления защищена плавкими предохранителями. Наличие корректирующей схемы, которая устанавливает выходное напряжение в крайнее минимальное значение после отключения электросети (токосъемная каретка с помощью конденсаторов большой емкости переводится в режим максимального понижения напряжения).
Схема конденсаторов устанавливается на модели стабилизаторов с расширенным входным диапазоном регулирования напряжения сети (от ± 25%). Такое регулирование защищает от возможных неисправностей в нагрузке из-за перенапряжения, которое может возникнуть, когда нормальное электропитание будет восстановлено.
Схема защиты от заниженного/завышенного напряжения обеспечивает подачу выходного напряжения на нагрузку, в пределах, допустимых для ее безопасной работы. Схема работает автоматически как на отключение, так и на подключение нагрузки. Благодаря данной схеме , обеспечивается защита, как от перенапряжения, так и от заниженного напряжения, подаваемого на нагрузку.
Если напряжение на выходе стабилизатора превышает пределы +10% или -20% от номинального выходного напряжения, срабатывает защита и происходит отключение нагрузки, с последующим автоматическим включением нагрузки в случае возврата значения выходного напряжения в допустимые пределы.
